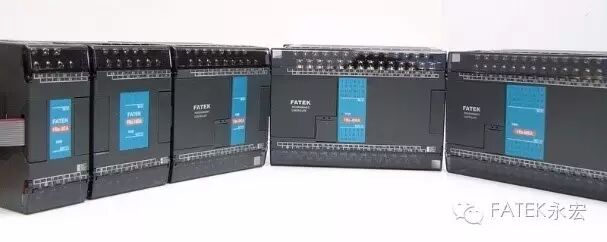

开关量扩展模块
FBs-**X:输入扩展模块
FBs-**YR（T）输出扩展模块
FBs-**XYR(T)/-AC混合型扩展模块/扩展机注：
R为继电器输出，T为晶体管输出
适用于FBs系列20点（含）以上的主机
型号 | 输入点 | 输出点 |
FBs-8XY（R/T） | 4 | 4 |
FBs-8X | 8 | - |
FBs-8Y（R/T） | - | 8 |
FBs-16XY（R/T） | 8 | 8 |
FBs-20X | 20 | - |
FBs-16Y（R/T） | - | 16 |
FBs-24X | 24 | - |
FBs-24Y（R/T） | - | 24 |
FBs-40XY（R/T） | 24 | 16 |
FBs-60XY（R/T） | 36 | 24 |

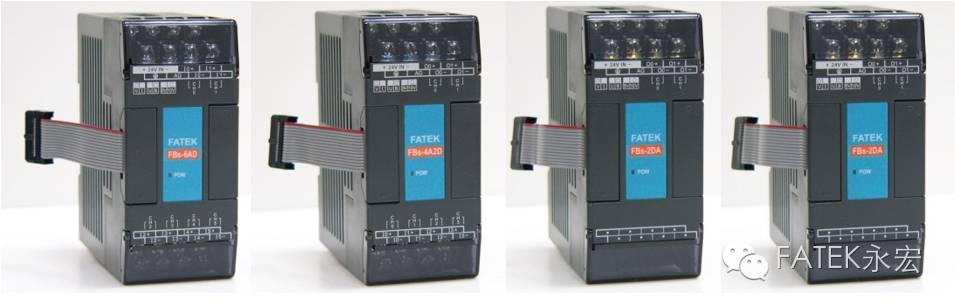

模拟量扩展模块
FBs-6AD/2DA/4DA/4A2D
注：适用于FBs系列20点（含）以上的主机
信号：电压：0~10V/-10~10V；
电流：0~20mA/-10~10mA
(通过硬件跳线实现范围选择)
分辨率：14Bit（-8192—8192）,0.3mV,0.61uA
精度：1%
隔离：变压器(电源);光耦器(信号)
型号 | 输入点 | 输出点 |
FBs-6AD | 6 | - |
FBs-2DA | - | 2 |
FBs-4DA | - | 4 |
FBs-4A2D | 4 | 2 |
模拟量扩展板
FBs-B2DA/4AD/2A1D
信号：电压：0~10V
电流：0~20mA
分辨率：12Bit（0-4096）,0.3mV,0.61uA
精度：1%
隔离：无隔离
型号 | 输入点 | 输出点 |
FBs-B2DA | - | 2 |
FBs-B4AD | 4 | - |
FBs-2A1D | 2 | 1 |

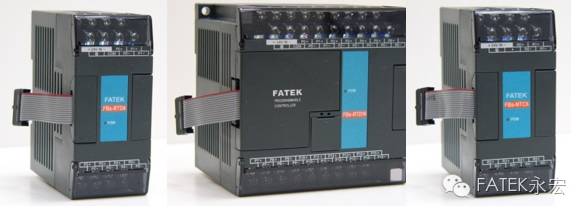

温度扩展模块
FBs-2/6/16TC 6/16RTD 6NCT
注：适用于FBs系列20点（含）以上的主机
FBs-2TC | FBs-6TC | FBs-16TC | |
TI | 2 | 6 | 16 |
信号 | J,E,K,T,R,B,S,N； 温度：-200~1300度 | ||
分辨率 | 0.1度;内建冷接点温度补偿 | ||
精度 | ±（1%+1）度;1~6s更新速度 | ||
隔离 | 变压器(电源);光耦器(信号) | ||
FBs-6RTD | FBs-16RTD | |
TI | 6 | 16 |
信号 | Pt100；Pt1000； -200~850度 | |
分辨率 | 0.1度 | |
精度 | ±1%；1~6s更新速度 | |
隔离 | 变压器(电源);光耦器(信号) | |
FBs-6NTC | |
TI | 6 |
信号 | 热敏电阻; -20~100度 |
分辨率 | 0.1度 |
精度 | ±1%;2~4s |
隔离 | 变压器(电源);光耦器(信号) |

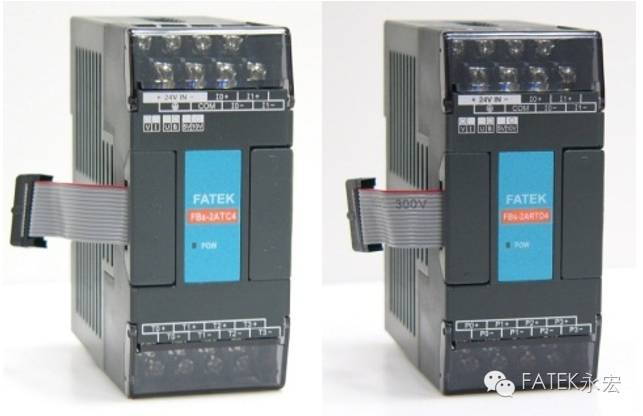

模拟量+温度测量混合扩展
FBs-2ATC4/2ARTD4
注：适用于FBs-MC/MN系列20点（含）以上的主机
FBs-2A4TC | FBs2ARTD4 | |
AI | 2 | 2 |
TI | 4 | 4 |
信号 | 模拟量+热电偶温度输入 | 模拟量+热电阻温度输入 |
分辨率 | 参考AD与TC/RTD模块 | |
精度 | 参考AD与TC/RTD模块 | |
隔离 | 变压器(电源);光耦器(信号) | |

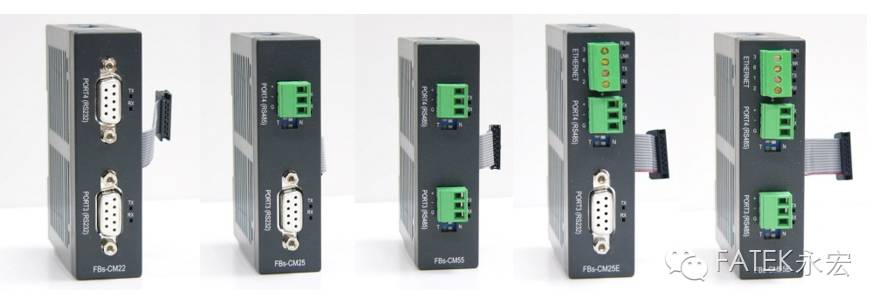

通讯模块
FBs-CM22/25/55/25E/55E
注：适用于FBs系列MC/MN主机
协议：FATEK协议,ModBus协议和自由协议
速度：9600~921600bps
界面 | 端口 | |
FBs-CM22 | RS232+RS232 |
Port3 Port4
|
FBs-CM25 | RS232+RS485 | |
FBs-CM55 | RS485+RS485 | |
FBs-CM25E | RS232+RS485/以太网 | |
FBs-CM55E | RS485+RS485/以太网 |

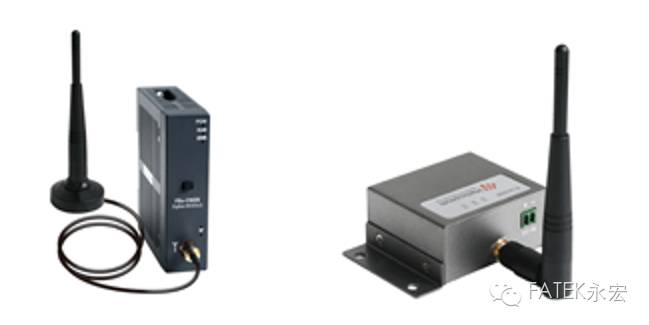

ZigBee通讯模块
FBs-CBZB/R
注：适用于FBs系列所有主机
FBs-CMZB | FBs-CMZBR | |
标准规范 | IEEE 802.15.4与ZigBee™标准 | |
端口 | Port3 | - |
网络拓扑 | 网状（MESH），星状（STAR），混合树状（Cluster-Tree） | |
速率 | 250 Kbps | |

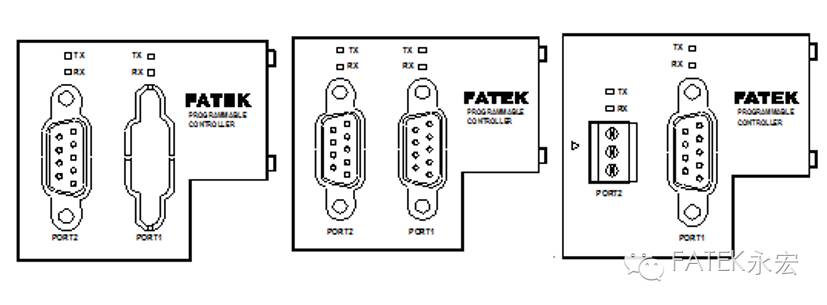

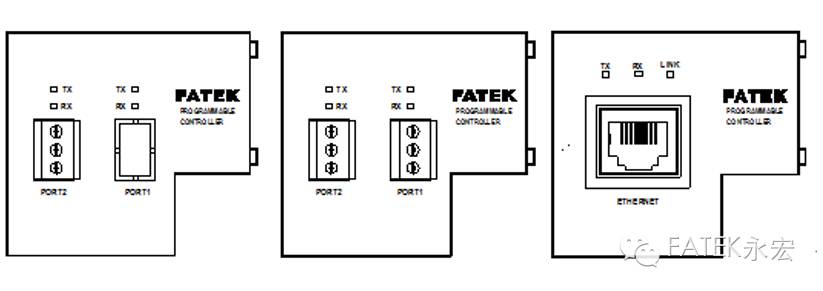

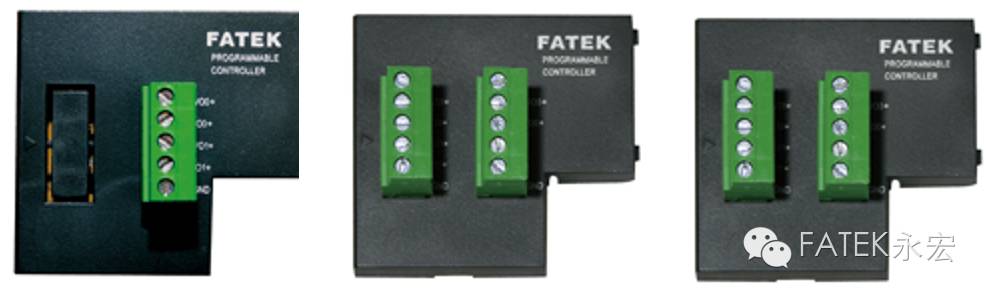

通讯板卡
FBs-CB2/22/25/5/55
协议：FATEK协议,ModBus协议和自由协议
速度：9600~921600bps
通讯界面 | 端口 | |
FBs-CB2 | RS232 | Port2 |
FBs-CB22 | RS232+ RS232 | Port1 Port2 |
FBs-CB25 | RS232+ RS485 | Port1 Port2 |
FBs-CB5 | RS485 | Port2 |
FBs-CB55 | RS485+ RS485 | Port1 Port2 |

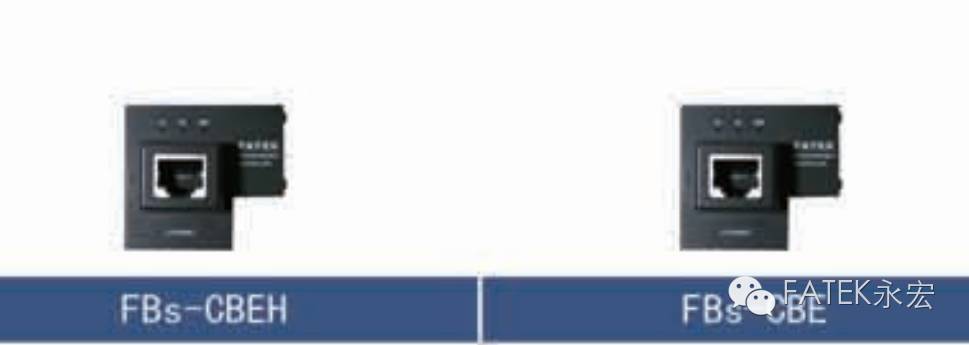

以太网通讯板卡
FBs-CBE/CBEH
FBs-CBE | FBs-CBEH | |
通讯界面 | 以太网 | |
端口 | Port1+Port2 | |
协议 | FATEK协议,ModBus协议和自由协议 | |
速度 | 9600~921600bps | |
其他 | 主/从站功能/邮件转发/主动呼叫/浏览器访问 | |

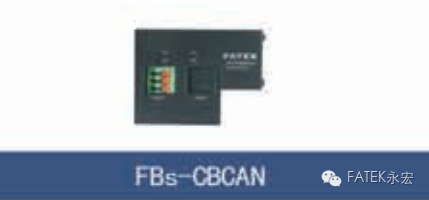

Can Open通讯板卡
FBs- CBCAN
FBs- CBCAN | |
通讯协议 | CAN2.0 CANopen |
通讯速率 | 10K~1M |
端口 | POTR1+PORT2 |
工作模式 | 主从站 |
PD0数量 | 接受传送各10个 共80个缓存器 |
SD0数量 | 客户及伺服各一个通道 |
通讯周边模块
FBs-CM25C/CM5R/CM5H
注：适用于FBs系列所有主机 及它牌控制
界面 | 应用 | |
FBs-CM25C | RS232 RS485 转换器 | 通讯界面变换 |
FBs-CM5R |
RS485中继器 | 远距离信号放大与扩充台数 |
FBs-CM5H | RS485集线器 | 网络拓扑结构变换 |
4通道电阻尺模块
FBs-4PT
规格：
解析度：12/14Bit
精度：1%
电阻尺阻抗：1K-10欧姆
电阻尺驱动电压：10V
称重模块
FBs-1LC 1通道称重模块
FBs-2LC 2通道称重模块
FBs-1HLC 1通道高精度称重模块
规格：
解析度：16Bit
高精度型：24 Bit
转换速率：5/10/20/25Hz
非线性度：0.01%
灵敏度：2,5,10,20mV/V
语言模块
FBs-VOM
规格：
播放：245首
存储：内建+外部SD卡(2G)
输出信号：8V,P-P,4欧2W
控制：按钮/PLC控制
10级音量控制
容量：内建1M,可扩4G的SD卡
蓝牙无线通讯转换器
规格：
蓝牙：V2.0
Port0端口，自动同步无需开关
115200Kbps速率
连接距离：10米（无遮挡）
解角器
FBs-RZR
规格：
解析度：1/1440(0.25度)
频率：10khz
更新速率：600hz
可安装数量：1套PLC
应用方式：中断或扫描方式
程序记忆匣
内存：1M位元FLASH ROM
程序容量：20K Words程式+20K Words资料
写入保护：以DIPSwitch 0N/OFF 保护
